一、产品简介：

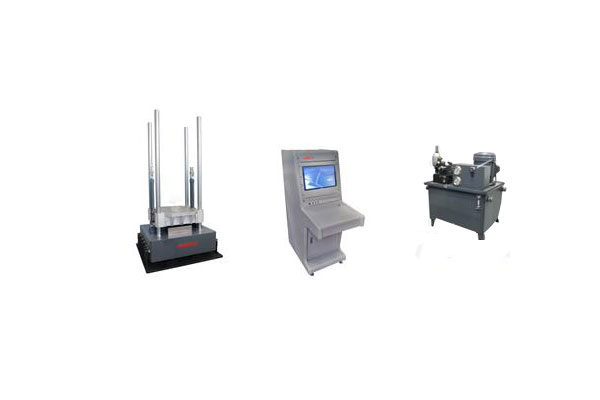

　WS-C-25全自动垂直式液压冲击试验系统，主要作为产品满足设计和质量控制的手段，用于模拟电工电子元器件、设备及其他产品在使用和运输过程中承受的非多次重复的机械冲击能力，考核其功能的可靠性和结构的完好性，以评价其对冲击环境的适应性，其次还用于微电子器件的内强度试验。

　　WS-C-25垂直式液压冲击试验系统采用液压提升，具有提升平稳，噪音小等优点。空气弹簧减振装置，减小冲击对周围环境的影响。采用高压油液刹闸装置，克服了机械式刹闸带给试品的附加冲击，制动可靠，无噪音。同时，WS-C-25垂直式液压冲击试验系统在设计中，考虑多重安全防护措施，如断电保护功能、安全连锁保护装置、油源待机卸荷等，多方面确保设备在工作时工作台面不会因意外跌落而危及人身、被试件和设备安全。

　　WS-C-25垂直式液压冲击试验系统可进行常规及大能量的半正弦波的冲击试验，满足GB/T2423.5-95、GJB150.18A-2009、GJB360.23、GJB548B-2005、IEC68-2-27-2008等标准。


　　二、 功能特点

　　1. 台体功能特点

　　 高性能的铝合金台面：优化设计的铝合金台面刚度高,具有较高的一阶谐振频率，噪音低，高频杂波小。

　　 升降高度的自动控制：数字式提升高度反馈控制系统，准确度高，重复性能好。

　　 可靠的刹闸系统：内置液压制动机构，避免二次冲击，更安全的定位台面。

　　 多种波形：更换不同的波形发生器，可执行常规的半正弦波、后峰锯齿波波形及梯形波波形。

　　 安装方便：设备自带高性能缓冲隔振装置，无需专用地基，安装方便、可靠。

　　 按照冲击原理设计的大质量底座,可以有效的吸收杂波,避免共振。

　　 多重保护功能,保证试验人员、被试件及设备的安全。

　　2. 测量软件的功能特点

　　 基于WINDOW 7及以上的控制系统。

　　 具有测量量程设置功能，有效提高信号分辨率。

　　 自动增益调整，FIR数字无级滤波。

　　 具有冲击波形自动参数测量功能，可以自动显示冲击加速度峰值，脉冲宽度及速度变化量等参数。

　　 具有单次采集和连续采集功能。

　　 具有历史纪录显示，存储，*值最小值及平均值统计功能。

　　 提供数据库管理功能，实现采集参数的自动保存和加载;测量数据保存和复现。

　　 采集的数据能形成试验报告、word文档，方便用户打印冲击曲线和后期文档制作。

　　 完善的测量系统：系统内存各种波形容差带，方便用户调整、套用，完成试验后自动生成试验报告。提供GB/T2423.5-95，GJB150.18A-2009，GJB360.23，GJB548B-2005，IEC68-2-27-2008等标准容差带。

　　三、 技术参数



　　四、 工作原理


　　WS-C-25垂直式液压冲击试验系统的结构如图3所示，它是以液压驱动、油缸提升的方式将工作台面提升到设定高度，其中提升部分采用低压供油，制动部分采用高压供油。其工作原理是液压系统向提升油缸供油，将台面及试品提升到所需高度后，制动油路通油，瞬间将台面锁住，然后液压系统换向，提升油缸活塞杆下降，当提升油缸活塞杆下降到*点时，液压系统停止供油，锁紧油路释放，台面自由下落，与安装在底座上的波形发生器碰撞，产生一个冲击波形，安装在台面上的传感器将冲击产生的波形信号采集并传到分析软件中，通过电脑显示器显示出来。同时，台面会反弹，制动装置会瞬间启动将工作台面锁住，避免二次冲击，从而完成一次冲击试验。
